レジスト塗布
特長・加工能力
レジスト厚:0.35μm~100μm(ポジ)・1μm~500μm(ネガ)
- ※ポリイミドやSU-8等の永久レジストも対応可能
- ※低粘度~高粘度(6000Pc)まで幅広く対応可能
- ※その他、コーティングのみでも対応いたします。
(レジスト、PI、シリコーン樹脂、等)
対応インチサイズ
φ2~φ12インチ
- ※寸法により角型も対応可
-
マスクアライナー
特長・加工能力
最小線幅:片面 3μm~/両面 5μm~
- ※位置合わせ精度:±5μm~
対応インチサイズ
φ2~φ12インチ
- ※寸法により角型も対応可
-
i線ステッパー
特長・加工能力
最小線幅:0.5μm~
対応インチサイズ
φ2~φ8インチ
-
KrFスキャニング
ステッパー特長・加工能力
最小線幅:80nm~
対応インチサイズ
φ8インチ
-
EB描画
特長・加工能力
線幅50nm実績あり(φ50nmピラー、φ300nmホール 等)
対応インチサイズ
φ3、φ6、φ8インチ
※基材例:シリコン、ガラス、セラミックス、化合物系、SiC、サファイア、圧電系(LT、LN)、等
i線ステッパーによる露光パターニング例
-

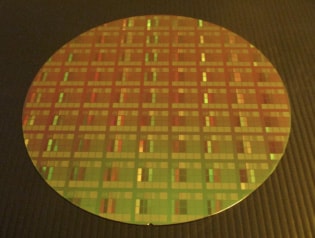

全体イメージ
-

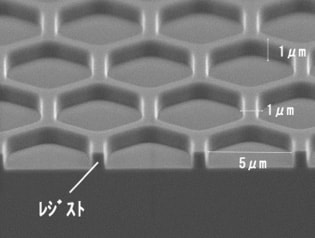

ハニカムパターン
- レジスト厚:約1μm
- パターン幅:約1μm
- パターン開口:約5μm
KrFスキャニングステッパーによる露光パターニング例
-

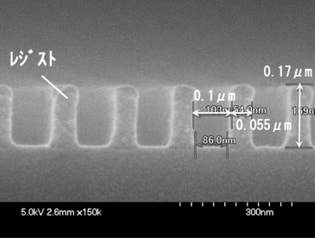

ラインパターン①
- レジスト厚:約0.17μm
- ライン幅:約0.055μm
- スペース幅:約0.1μm
-

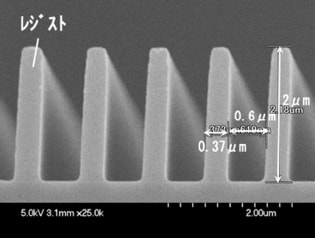

ラインパターン②
- レジスト厚:約2μm
- ライン幅:約0.37μm
- スペース幅:約0.6μm
コーター&デベロッパーによる
スピンコート受託サービス
レジストのみならず、PIやシリコーン樹脂等、多種多様のコーティングを受け付けております。
- 作業環境:クリーンルーム(クラス1000)
- 対応サイズ:~φ8インチ※寸法により角型の対応可
- 低粘度~高粘度(6000Pc)まで幅広く対応いたします。
詳細・ご不明な点は、お気軽にお問い合わせください。
